Pengecoran bore pile adalah tahap paling kritis dalam pekerjaan pondasi. Berbeda dengan pengecoran struktur beton biasa yang menggunakan bekisting tertutup, bore pile dicor ke dalam lubang bor yang terbuka dan sering kali masih mengandung air serta lumpur. Kondisi ini menuntut metode pengecoran khusus yang mampu menjaga homogenitas beton dari dasar hingga permukaan. Metode tersebut adalah pengecoran dengan pipa tremi.
Pipa tremi bukan peralatan opsional. Dalam pekerjaan bore pile, terutama yang menggunakan metode bor basah, pipa tremi adalah peralatan wajib. Tanpa pipa tremi, beton yang dituang langsung dari permukaan akan jatuh melewati air dan lumpur, mengalami segregasi, dan kehilangan kekuatannya.
Apa Itu Pipa Tremi dan Mengapa Diperlukan?
Pipa tremi adalah rangkaian pipa vertikal yang diturunkan ke dalam lubang bor sebelum pengecoran dimulai. Fungsinya menyalurkan beton segar dari permukaan langsung ke dasar lubang, sehingga beton mengisi dari bawah ke atas dan mendorong air serta lumpur keluar. Pipa ini umumnya terbuat dari bahan galvanis dengan panjang segmen 3 meter dan diameter 8 inchi, dilengkapi sambungan ulir untuk menyambung antar pipa maupun dengan corong di bagian atas.
Cara kerjanya mirip seperti menyedot air dengan sedotan. Kalau Anda menuang air ke dalam gelas yang sudah berisi pasir, air akan bercampur dengan pasir dan keruh. Tapi kalau Anda memasukkan sedotan ke dasar gelas lalu menuang air melalui sedotan, air akan keluar dari bawah dan mendorong pasir ke atas secara perlahan. Prinsip itulah yang digunakan pipa tremi. Beton tidak pernah bersentuhan langsung dengan air atau lumpur sampai ia keluar dari ujung pipa di dasar lubang.
Prinsip kerjanya sederhana namun krusial: beton tidak boleh berhubungan langsung dengan air atau lumpur sebelum mencapai dasar lubang. Beton dipompa melalui pipa tertutup, mengisi lubang dari bawah, dan mendorong cairan kotor naik ke atas. Pedoman dari Bina Marga menetapkan bahwa pipa harus diperpanjang sedikit di bawah permukaan beton baru dalam tiang bor sampai di atas elevasi air atau lumpur, dan pipa tremi harus kedap air serta berdiameter paling sedikit 150 mm. Jika ujung pipa terangkat terlalu tinggi, lumpur dapat masuk kembali ke dalam pipa dan bercampur dengan beton yang akan dituang.
Spesifikasi Teknis Pipa Tremi
Beberapa parameter teknis harus dipenuhi agar pengecoran berjalan benar. Diameter pipa tremi minimal 150 mm untuk beton dengan agregat 20 mm, sebagaimana ketentuan dalam spesifikasi Bina Marga. Angka 150 mm ini bukan angka sembarangan. Ukuran itu dipilih agar beton bisa mengalir lancar tanpa tersumbat, sementara agregat atau kerikil di dalam beton tetap bisa lewat dengan aman. Bayangkan seperti pipa air yang tersumbat karena terlalu kecil untuk dilewati kotoran, itulah yang terjadi kalau pipa tremi terlalu kecil.
Slump beton yang digunakan untuk pengecoran melalui pipa tremi umumnya berkisar 18 ± 2 cm. Slump adalah ukuran seberapa cair beton. Semakin besar angkanya, semakin cair betonnya. Kalau beton terlalu kental, ia tidak akan mengalir melalui pipa tremi dan bisa menyumbat. Kalau terlalu cair, beton bisa kehilangan kekuatan dan bercampur dengan lumpur. Nilai 18 cm adalah titik seimbang yang sudah terbukti di lapangan. Ketentuan ini diterapkan pada proyek pembangunan Gedung Radioterapi ODSK di Sulawesi Utara yang menggunakan beton K-300 dengan nilai slump 18 ± 2 cm melalui pipe tremie.
Ujung bawah pipa tremi tidak boleh menempel ke dasar lubang. Jarak aman yang direkomendasikan adalah minimal 20 cm dari dasar lubang bor pile. Kalau ujung pipa menyentuh dasar, tanah di bawah bisa teraduk dan tercampur ke dalam beton. Ibarat menyedot minuman yang ada endapannya, kalau sedotan terlalu dekat ke dasar, endapan akan ikut tersedot. Jarak 20 cm memberi ruang agar beton bisa mengalir bebas tanpa mengaduk tanah di bawahnya.
Prosedur Pengecoran dengan Pipa Tremi

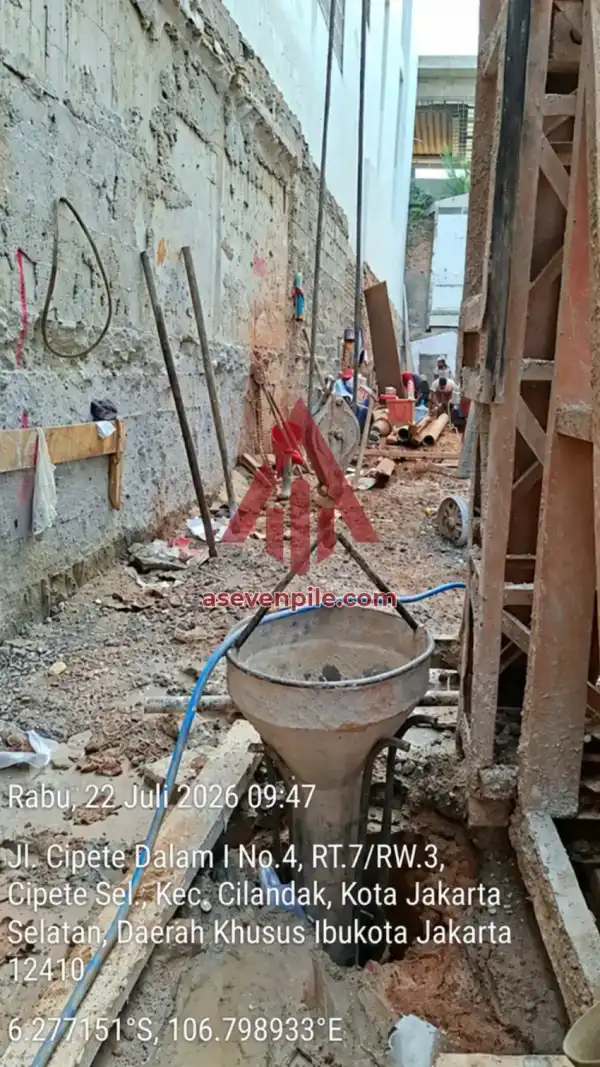

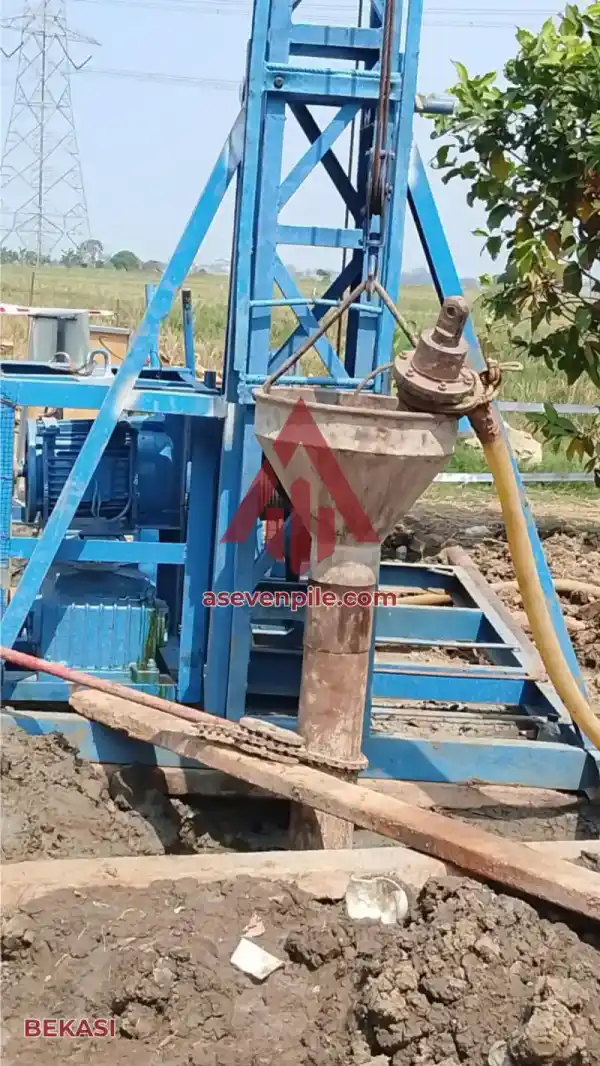

Prosedur pengecoran bore pile dengan pipa tremi mengikuti urutan yang ketat. Sebelum beton dituang, pipa tremi dipasang dan diturunkan hingga mendekati dasar lubang. Pipa tremie dipasang sedalam lubang bore pile, dan pada bagian paling atas disambung dengan corong concrete. Corong ini berfungsi seperti corong minyak pada mesin, mengarahkan beton agar masuk ke dalam pipa tanpa tumpah.
Pada tahap awal, beton pertama yang masuk ke dalam pipa akan mendorong air yang ada di dalam pipa keluar. Sama seperti saat Anda memasukkan air ke dalam sedotan yang sudah terisi udara, air akan keluar dari ujung bawah dulu sebelum akhirnya mengalir keluar seluruhnya.
Selama pengecoran berlangsung, beton harus terus ditambah agar corong di atas pipa tidak kosong. Jika corong kosong, udara bisa masuk ke dalam pipa dan aliran beton terputus, yang dapat menyebabkan terjadinya rongga di dalam tiang. Rongga ini berbahaya karena bisa menjadi titik lemah yang membuat pondasi tidak mampu menahan beban. Pipa tremi kemudian diangkat secara bertahap, tetapi ujung bawahnya harus tetap terbenam di dalam beton yang sudah dituang. Beton harus dicor secepat mungkin setelah pengeboran, dan bilamana elevasi akhir pemotongan berada di bawah elevasi muka air tanah, tekanan harus dipertahankan pada beton yang belum mengeras, sama dengan atau lebih besar dari tekanan air tanah, sampai beton tersebut selesai mengeras.
Pengecoran dihentikan setelah beton yang naik ke permukaan sudah bersih dari lumpur. Pada umumnya tiang bor harus dicor sampai kira-kira satu meter di atas elevasi yang akan dipotong, dan semua beton yang lepas, kelebihan dan lemah harus dikupas dari bagian puncak tiang bor. Kenapa harus dilebihkan satu meter? Karena beton yang paling awal naik ke permukaan biasanya sudah tercampur sedikit lumpur dan mutunya lebih rendah. Bagian itu nanti akan dipotong dan dibuang, sehingga yang tersisa adalah beton bersih dengan mutu penuh.
Praktik di Lapangan
Pada salah satu proyek yang kami kerjakan, pengeboran dilakukan dengan metode bor basah (wash boring), di mana stabilitas dinding lubang dijaga menggunakan sirkulasi air.
Setelah lubang bor mencapai kedalaman yang direncanakan dan besi tulangan dimasukkan, pipa tremi diturunkan hingga ujung bawahnya berjarak sekitar 20 sentimeter dari dasar lubang. Beton kemudian dialirkan melalui pipa tremi dari permukaan. Begitu beton keluar dari ujung pipa di dasar lubang, beton langsung mendorong air dan lumpur yang ada di dalam lubang naik ke atas. Karena beton memiliki berat jenis yang lebih besar daripada air dan lumpur, beton selalu berada di bawah dan terus mendorong cairan yang lebih ringan keluar dari lubang.
Proses ini berlangsung terus-menerus selama pengecoran. Pipa tremi diangkat secara bertahap, tetapi ujung bawahnya harus selalu terbenam di dalam beton segar yang sudah dituang. Dengan cara ini, tidak ada celah bagi air atau lumpur untuk masuk kembali ke dalam beton. Beton yang naik ke permukaan pada akhirnya adalah beton yang bersih, sedangkan air dan lumpur sudah terbuang seluruhnya.
Tantangan utama di proyek ini adalah menjaga agar aliran beton melalui pipa tremi tidak terputus. Jika aliran berhenti terlalu lama, beton di dalam pipa bisa kehilangan tekanan, dan endapan di dasar lubang berpotensi mengendap kembali. Karena itu, pengecoran harus dilakukan dengan ritme yang stabil, dan pipa tremi harus dijaga agar ujung bawahnya tidak pernah keluar dari beton segar.
Pengalaman ini menunjukkan bahwa pipa tremi bukan sekadar alat penyalur beton. Pipa tremi adalah kunci yang memastikan beton mengisi lubang dari bawah ke atas, mendorong semua kotoran keluar, dan menghasilkan tiang bore pile yang padat serta bersih dari kontaminasi.
Risiko dan Kegagalan yang Mungkin Terjadi
Kegagalan dalam penggunaan pipa tremi bisa berakibat serius. Jika pipa tersumbat dan tidak bisa dicabut, tiang bore pile tersebut dianggap gagal dan harus dibongkar. Pada proyek Jembatan Pulau Balang II di Kalimantan Timur, ditemukan masalah tersumbatnya beton yang mengalir melalui pipa tremi saat pengecoran pondasi bore pile di laut. Jarak yang cukup jauh dari lokasi awal ke titik akhir pengecoran membutuhkan pipa tremi yang cukup panjang, dan penyumbatan ini menyebabkan beton mengalir tidak sempurna.
Hasil pengujian Crosshole Sonic Logging (CSL) pada pylon P1 menunjukkan bahwa dari 17 tiang bore pile yang diuji, terdapat 1 tiang yang memiliki abnormalities, yaitu tiang P1-64 dengan kategori P/D pada seluruh penampang. CSL adalah metode pengujian yang menggunakan gelombang suara untuk mendeteksi rongga atau cacat di dalam beton. Ibarat dokter yang menggunakan USG untuk melihat kondisi dalam tubuh pasien, CSL digunakan untuk melihat kondisi dalam tiang bore pile tanpa harus membongkarnya. Meskipun secara keseluruhan hasil pengujian menunjukkan tiang-tiang tersebut masih cukup aman, perbaikan pada bagian beton yang cacat tetap diperlukan, misalnya dengan metode coring dan grouting. Kasus ini menunjukkan bahwa pengawasan ketat selama proses pengecoran sangat penting, terutama dalam memantau posisi ujung pipa dan konsistensi aliran beton.
Kesimpulan
Pipa tremi adalah peralatan yang menentukan mutu pengecoran bore pile. Fungsinya sederhana, tetapi konsekuensinya besar. Beton yang tercampur lumpur atau mengalami segregasi akan menghasilkan pondasi yang lemah, dan pada akhirnya membahayakan seluruh struktur bangunan di atasnya. Memastikan pipa tremi dipasang dengan benar, ujung bawah terbenam cukup dalam di dalam beton segar, dan pengecoran berlangsung tanpa henti adalah langkah-langkah kecil yang menentukan kualitas pondasi secara keseluruhan.
